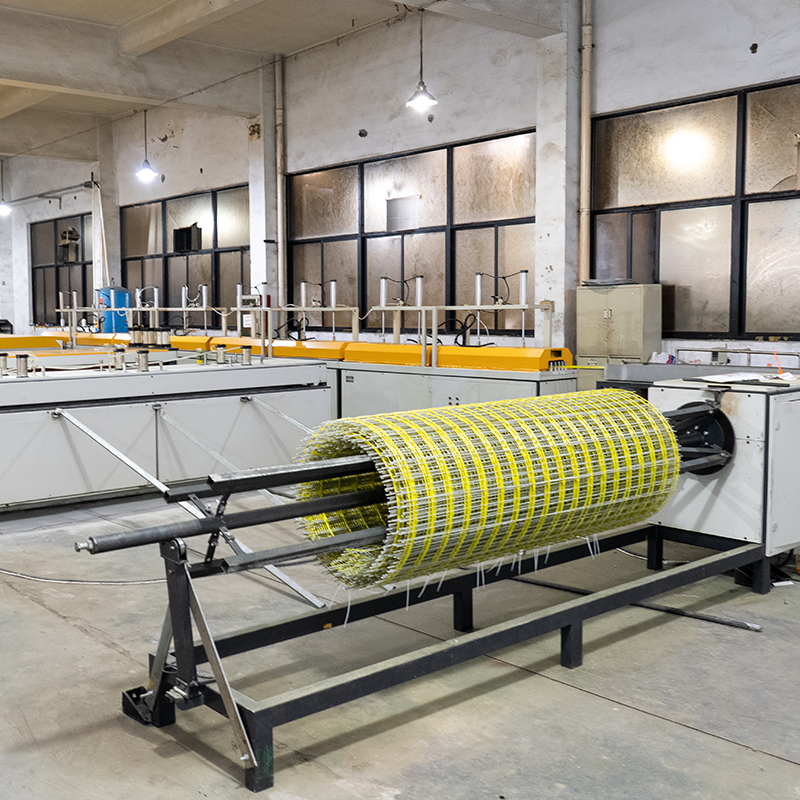

主な構成品と機能

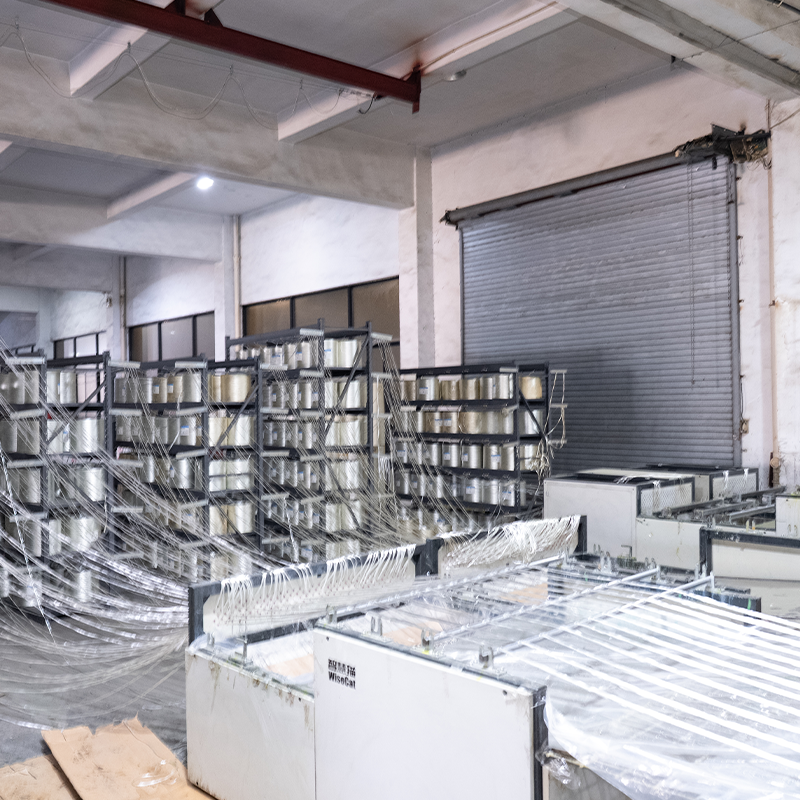

ファイバークリール:
グラスファイバーロービングの複数のロールを保持し、ファイバーの連続供給源を提供します。
含浸システム:
繊維束に樹脂をしっかりと浸透させます。恒温加熱装置を搭載し、安定した流動性を維持し、均一な含浸を実現します。

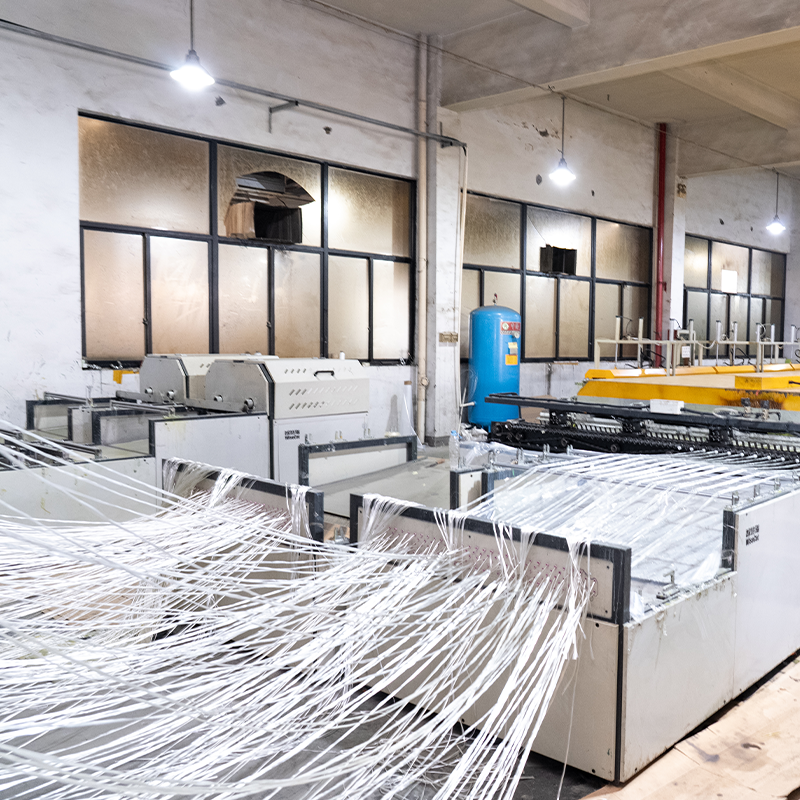

メッシュ織りユニット:
システムのコアコンポーネントであり、繊維をグリッド構造に織り込む役割を果たします。

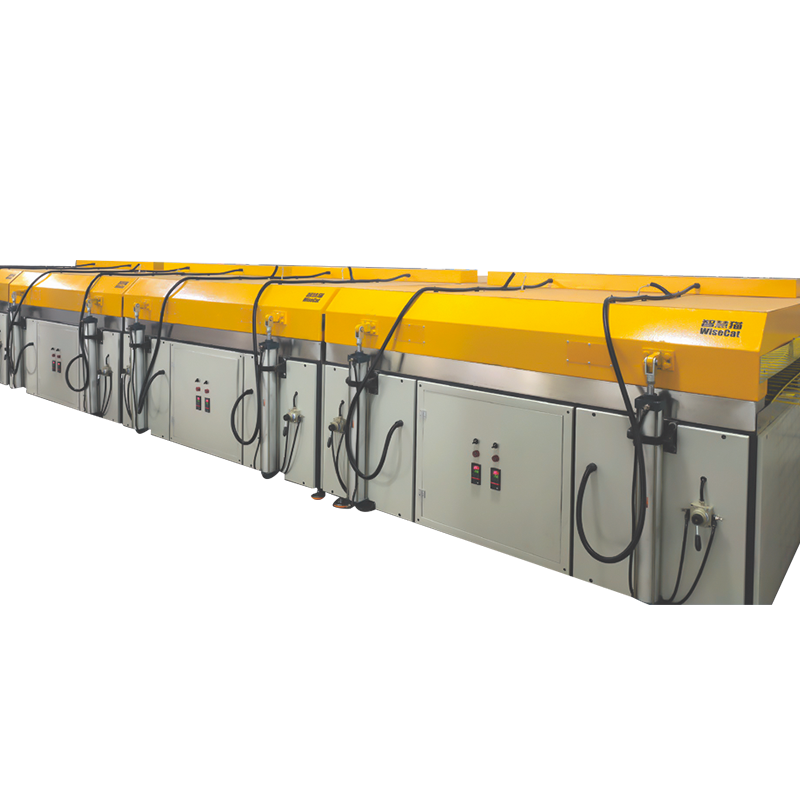

硬化システム:
編み込んだウェットグリッドを加熱して樹脂を硬化させ、安定したグリッド構造を形成します。
牽引装置:
滑らかな動きと調整可能な速度により、継続的で安定した牽引力を提供します。
切断装置:
硬化した連続メッシュをあらかじめ設定された長さと幅に自動的にカットします。

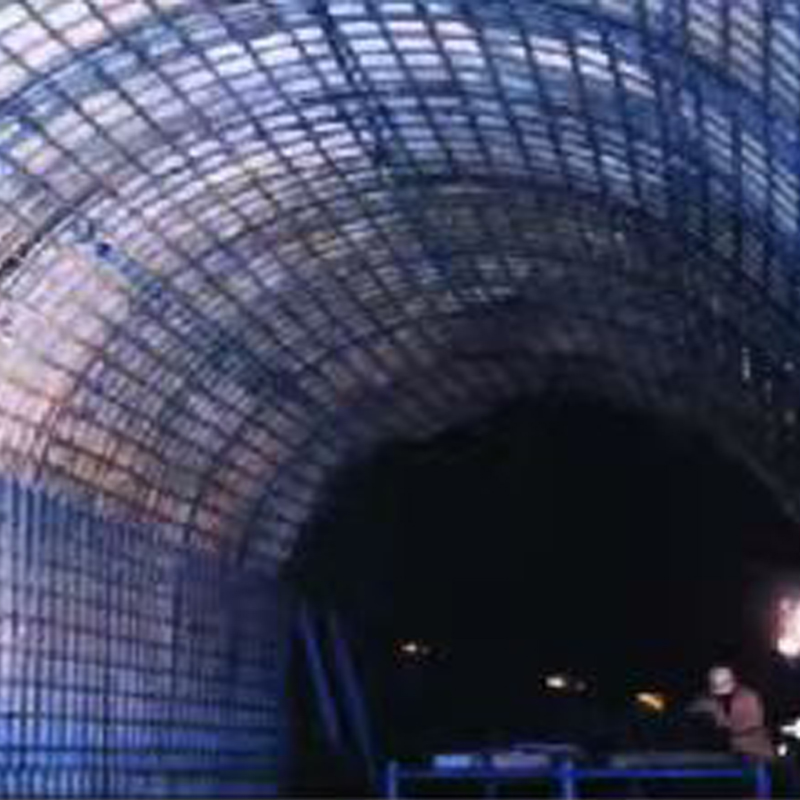

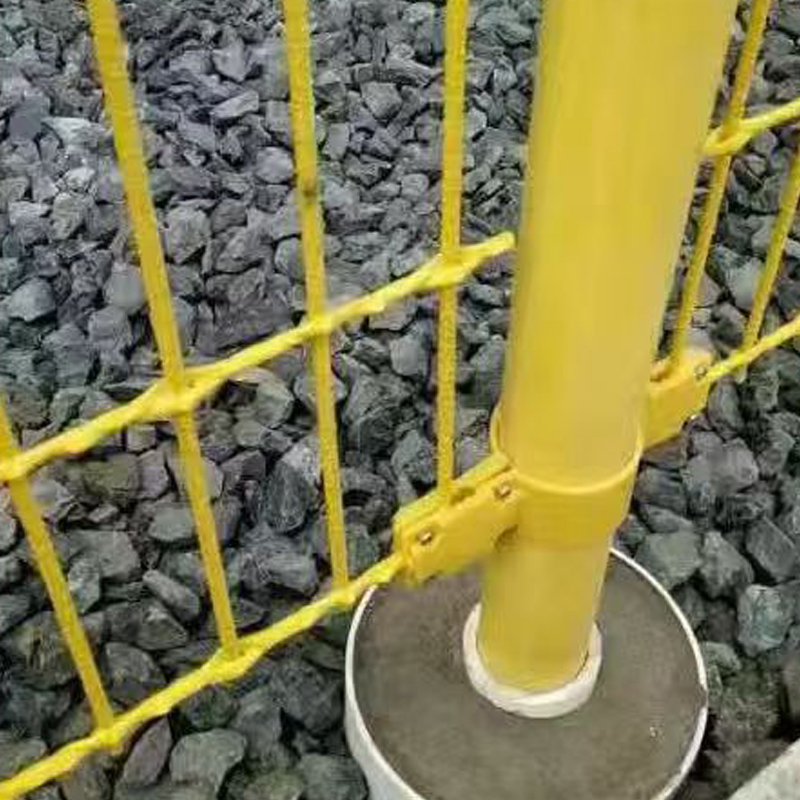

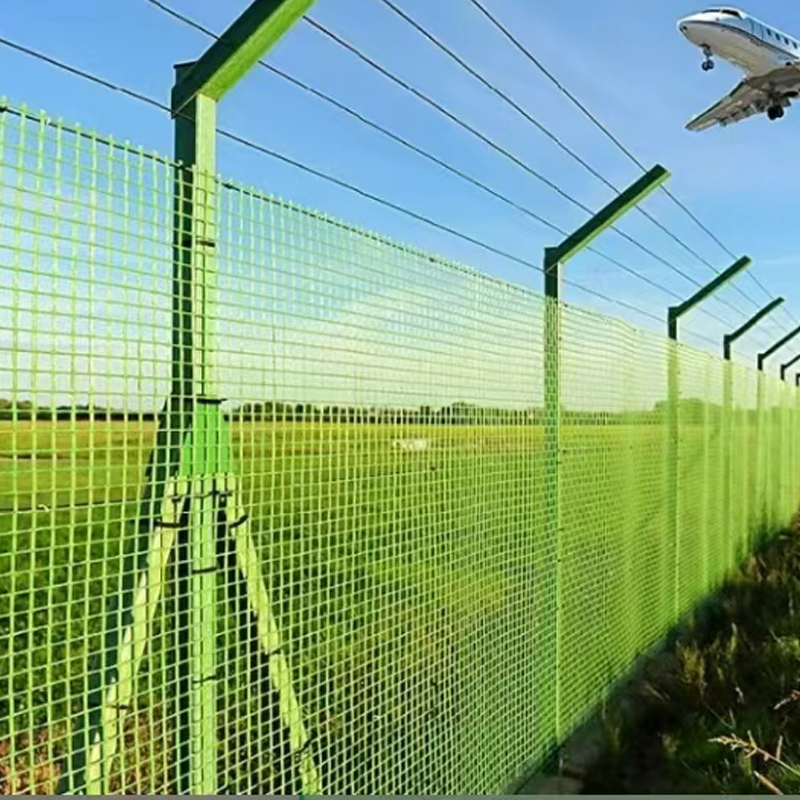

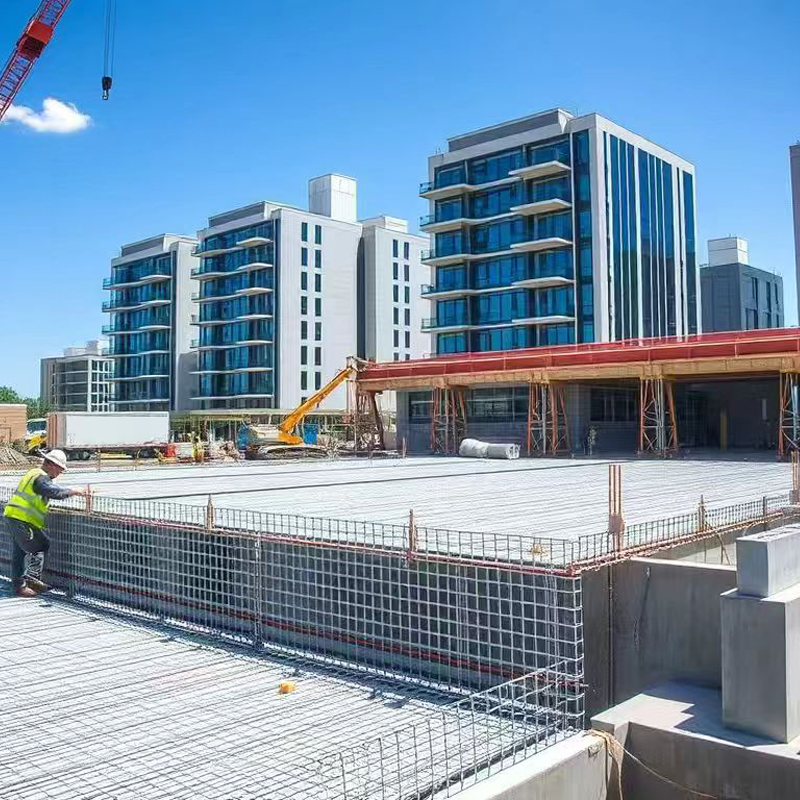

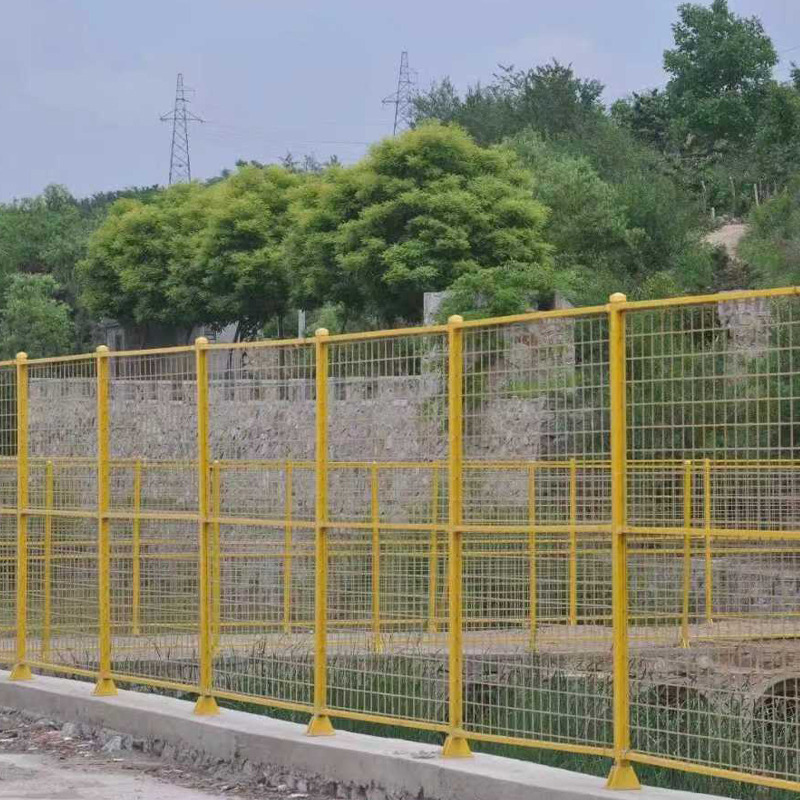

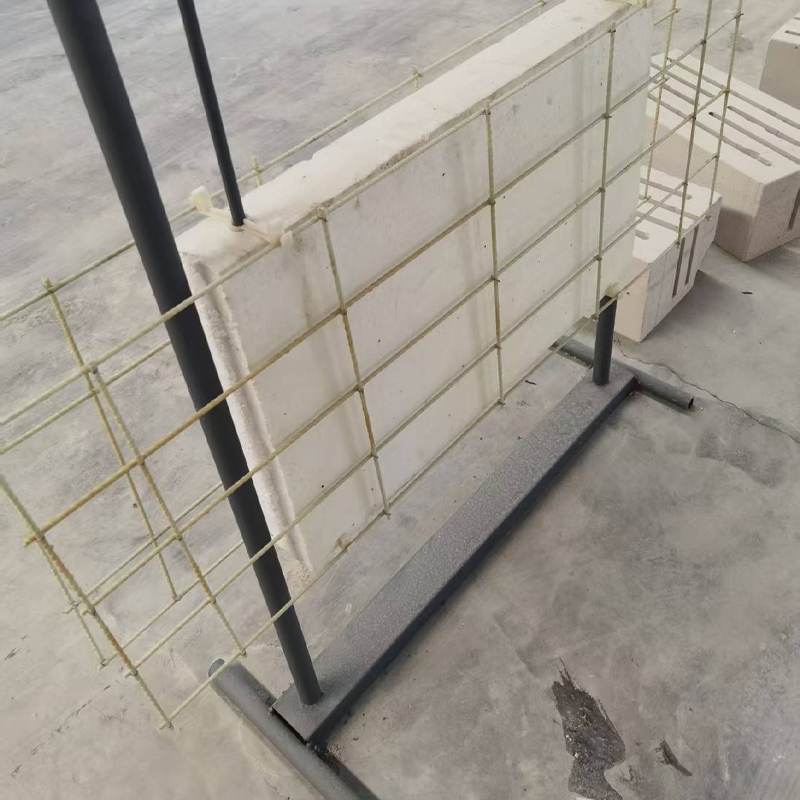

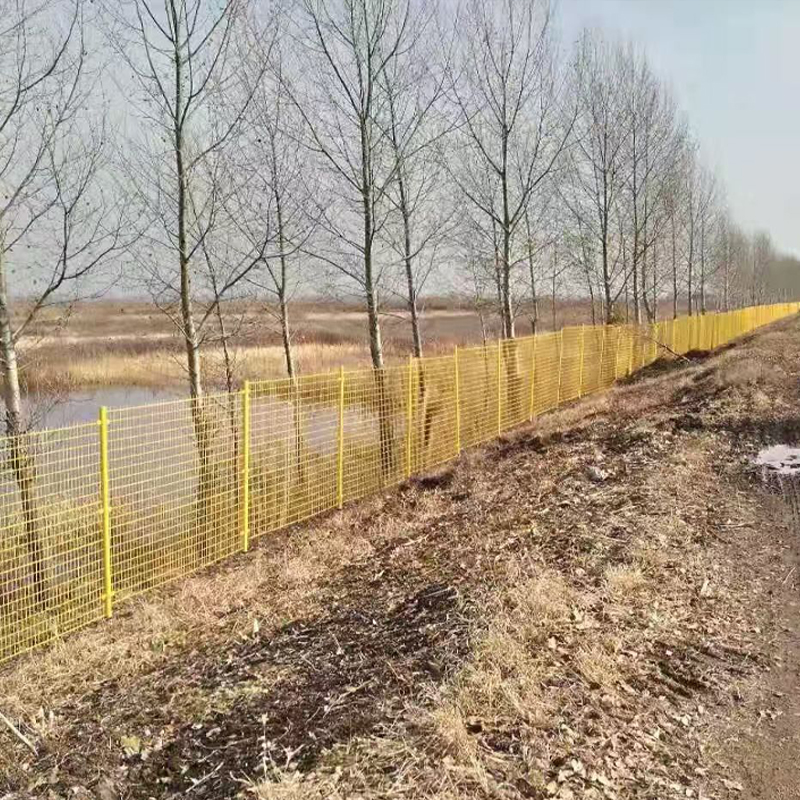

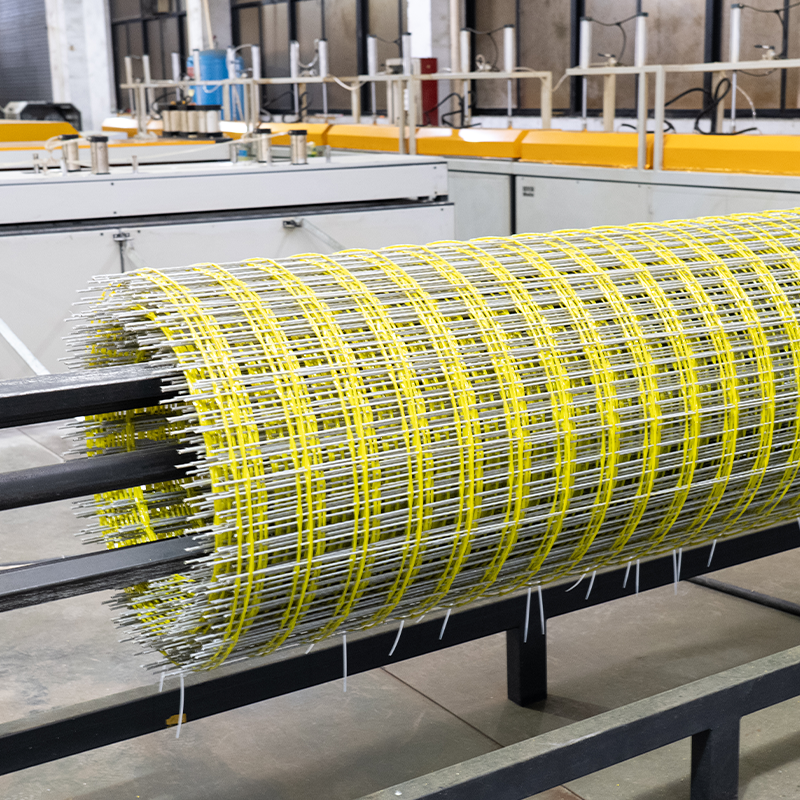

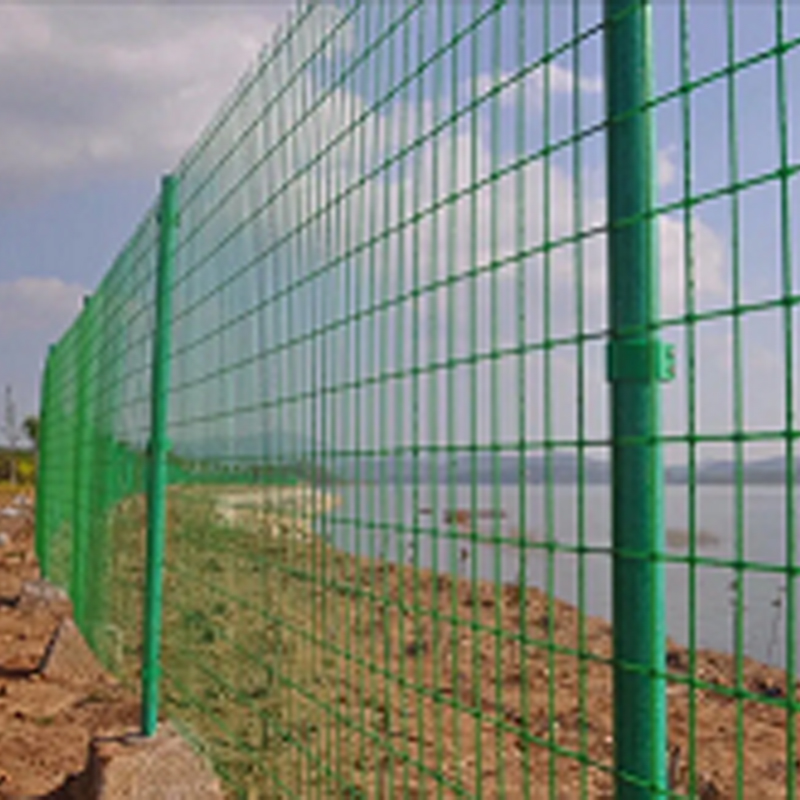

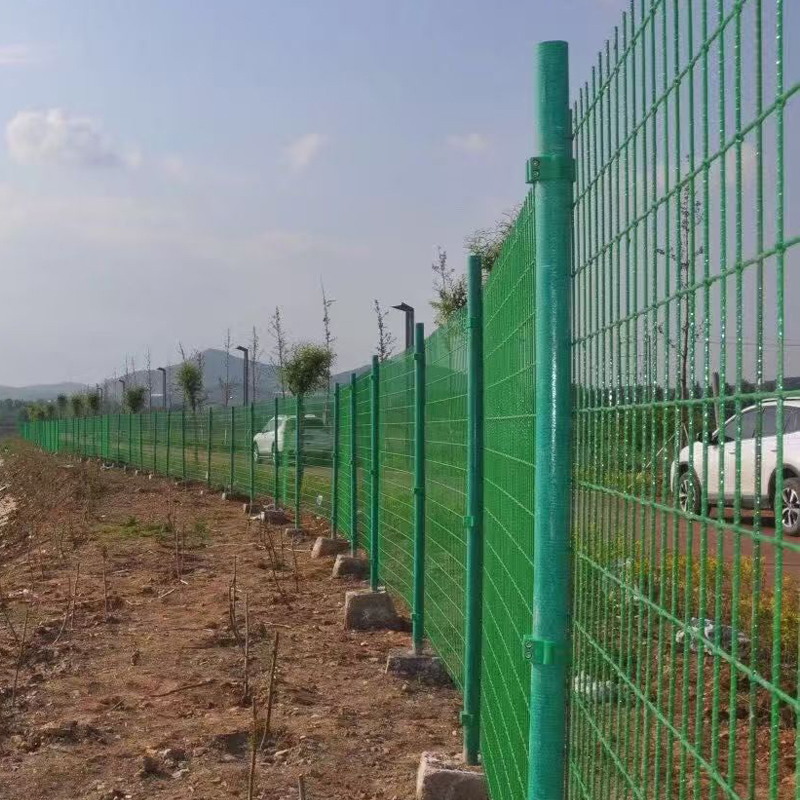

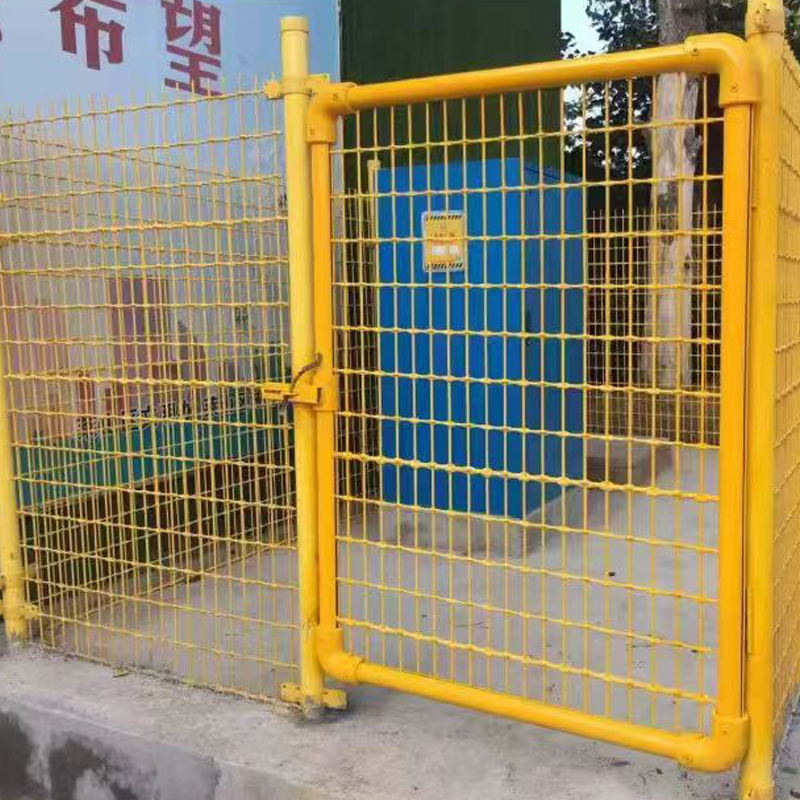

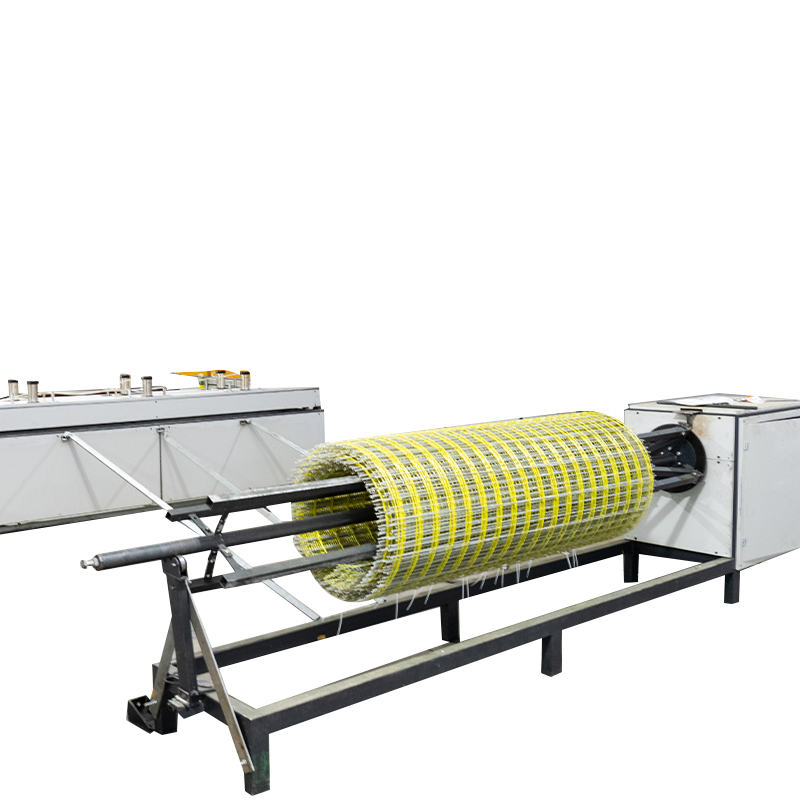

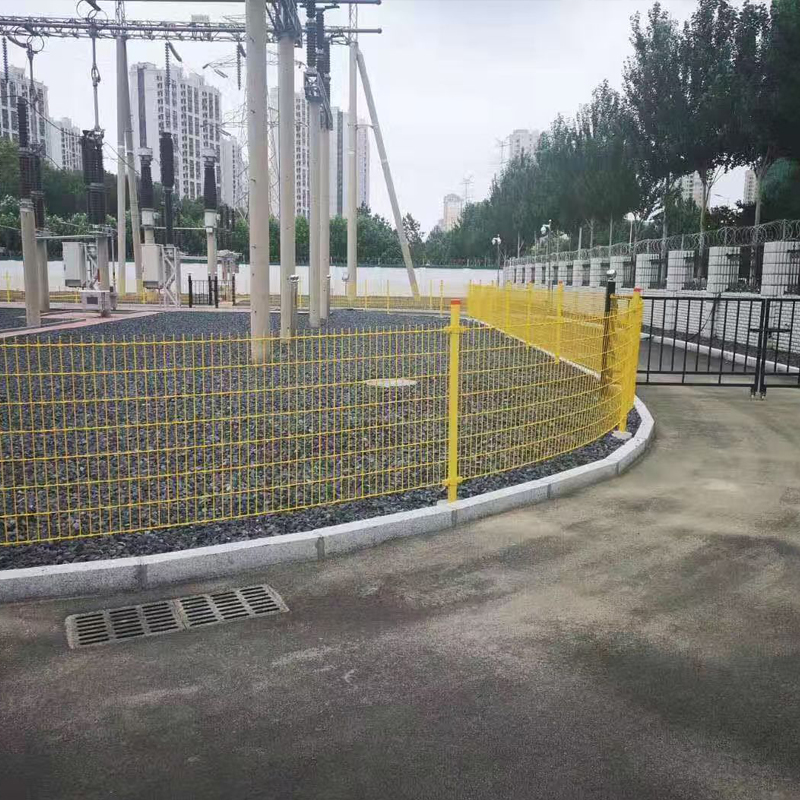

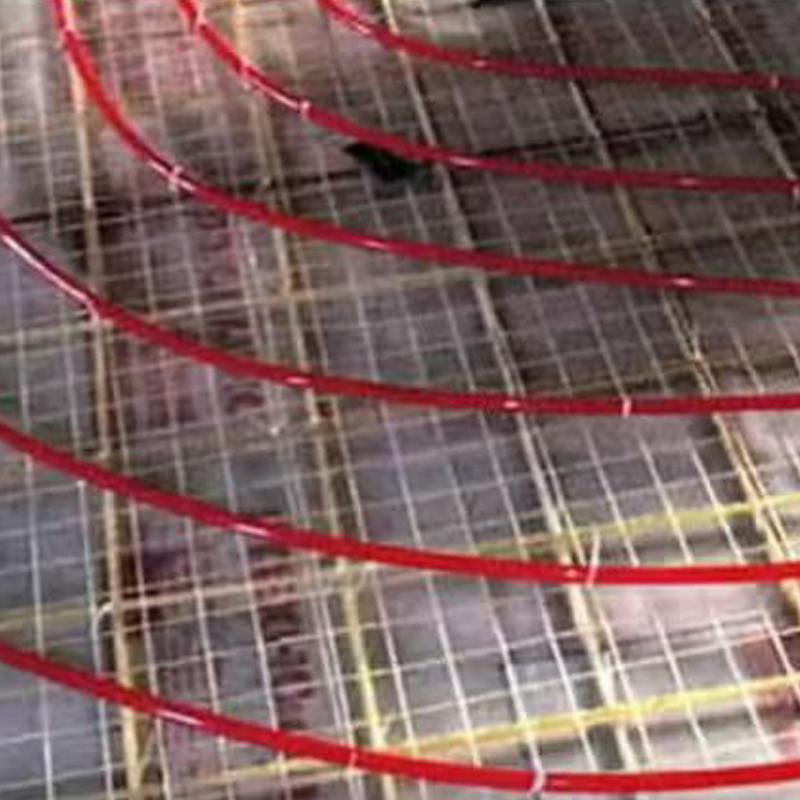

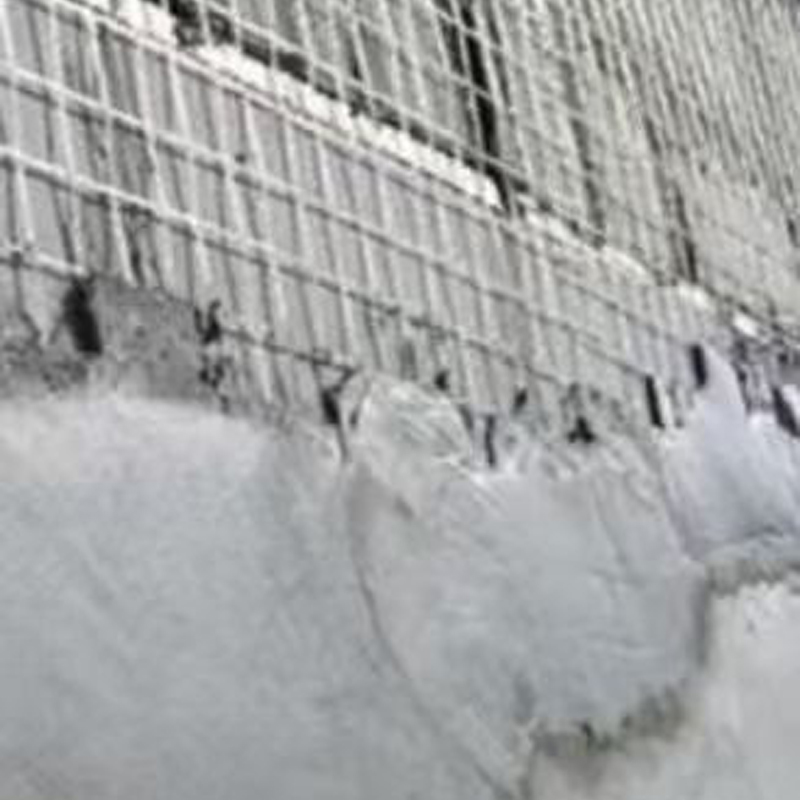

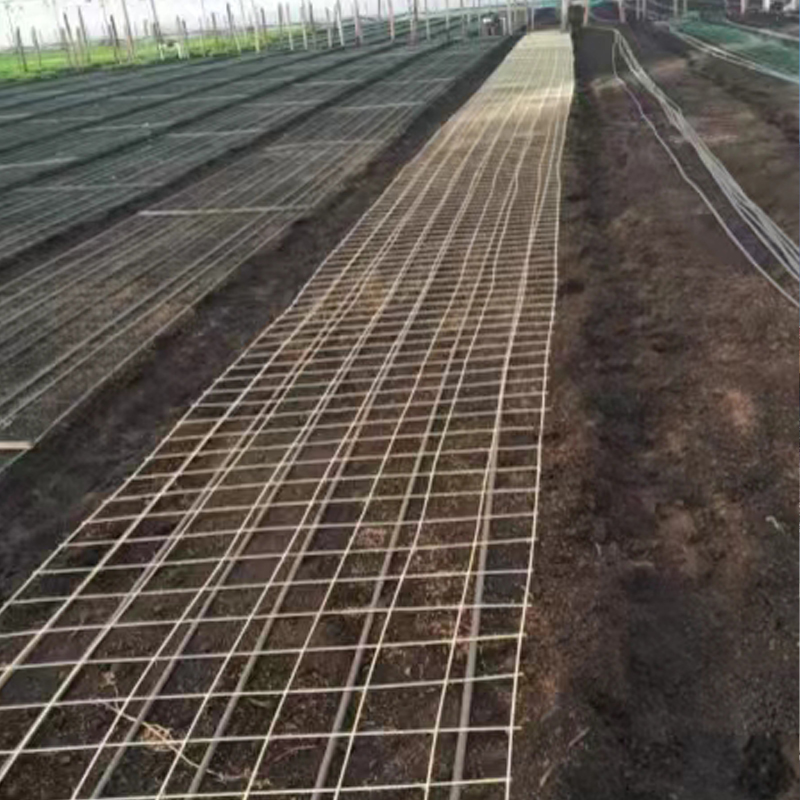

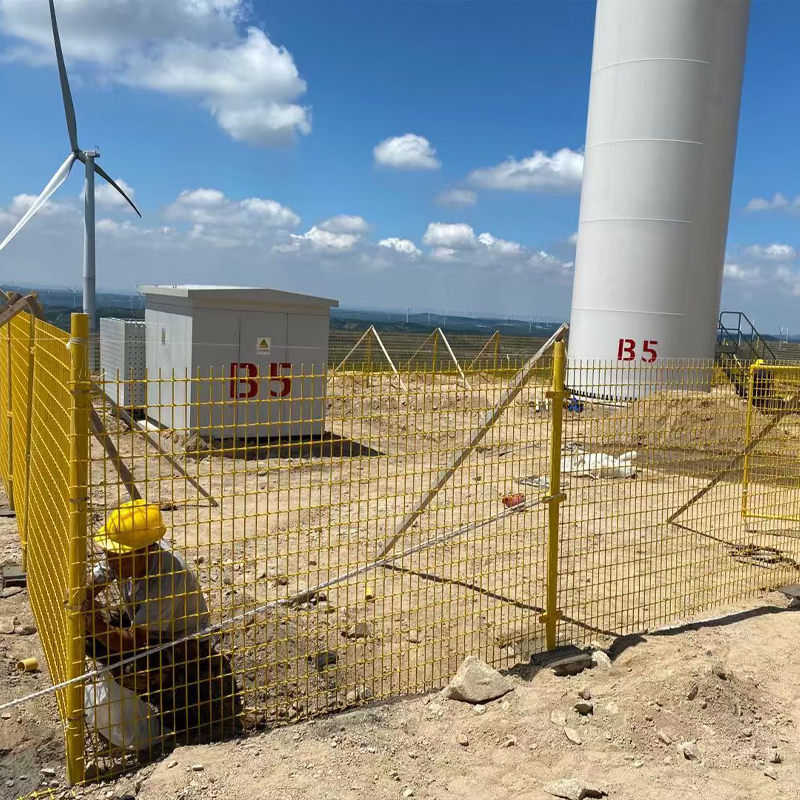

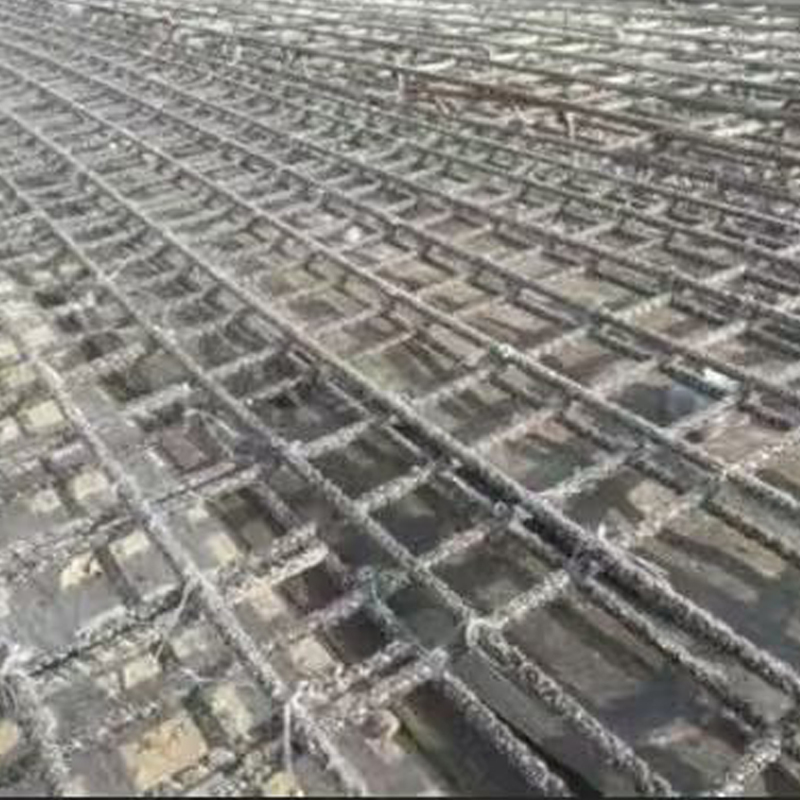

GFRP メッシュ — 軽量かつ高強度 (鋼密度 1/4、引張 600 MPa) · 耐食性 (酸、アルカリ、塩水噴霧) · 非導電性 & 非磁性 · 切断と取り付けが簡単 · 調整可能なグリッド サイズとバー直径 · 信頼性の高いノード結合。建設、橋、産業プラットフォーム、水処理、構造補強に広く使用されています。
| 仕様 | |
| 利用可能な最大メッシュ幅 | 3m |
| 調節可能なメッシュサイズ | (50-300)mm×(50-300)mm |
| 単一バーの直径 | 2.5mm~10mm |
| 生産効率 | 36-40m/h |
| 長さの切断公差 | ±20mm |
| パワー | 82KV |
| 乾燥方法 | 電気加熱 |
| 冷却方法 | 水 / 空気 / 自然冷却 |
| 全体のライン寸法 (クリールを除く) | 33m (長さ) × 5m (幅) × 1.4m (高さ) |
